重金属污泥专用桨叶干燥机

2019-10-07 16:41:53 4575

项目介绍:
该项目是甘肃某化工厂客户经过多方考察,^终决定采购我司污泥专用桨叶干燥机用于重金属污泥的烘干。根据客户产量要求,
赣林干燥选用KJG-200型污泥专用桨叶干燥机来达到干燥效果。


客户要求:
物料是一种重金属污泥,水分要求:50%到20%,干燥温度140℃到150℃,进料温度20℃,热源:蒸汽,用户指定材质A3钢。   专利

赣林干燥的污泥桨叶干燥机在用户单位安装调试后运行地^顺利,并得到用户的一致好评。希望我公司的产品能够服务于更多客户,为众多行业领域提供更广阔的服务平台。
赣林独家设计
    污泥没干化前含水量很高,剩余污泥含水量达99.2%~99.5%,经过浓缩池后的污泥含水量为95~97%,压滤后的含水量在80%左右,之所以要降低含水率以及污泥干化,一是污水厂污泥产量都比较大,必须降低污泥体积,以便后续运输、处理方便,二是国内污泥处理很多都是以填埋的方式运往垃圾填埋厂,减少体积可以也可以为填埋厂节约空间,三是污泥要经过一些处理后,干化才可以作为肥料、建筑材料使用。
工作原理
 空心轴上密集排列着楔型中空浆叶,热介质经空心轴流经浆叶。单位有效容积内传热面积很大,热介质温度从-40℃到320℃,可以是水蒸汽,也可以是液体型:如热水、导热油等。间接传导加热,没有携带空气带走热量,热量均用来加热物料。热量损失仅为通过器体保温层向环境的散热。楔型浆叶传热面具有自清洁功能。物料颗粒与楔型面的相对运动产生洗刷作用,能够洗刷掉楔型面上附着物料,使运转中一直保持着清洁的传热面。浆叶干燥机的壳体为Ω型,壳体内一般安排二到四根空心搅拌轴。壳体有密封端盖与上盖,防止物料粉尘外泄而充分发挥作用。

传热介质通过旋转接头,流经壳体夹套及空心搅拌轴,空心搅拌轴依据热介质的类型而具有不同的内部结构,以保证^佳的传热效果。

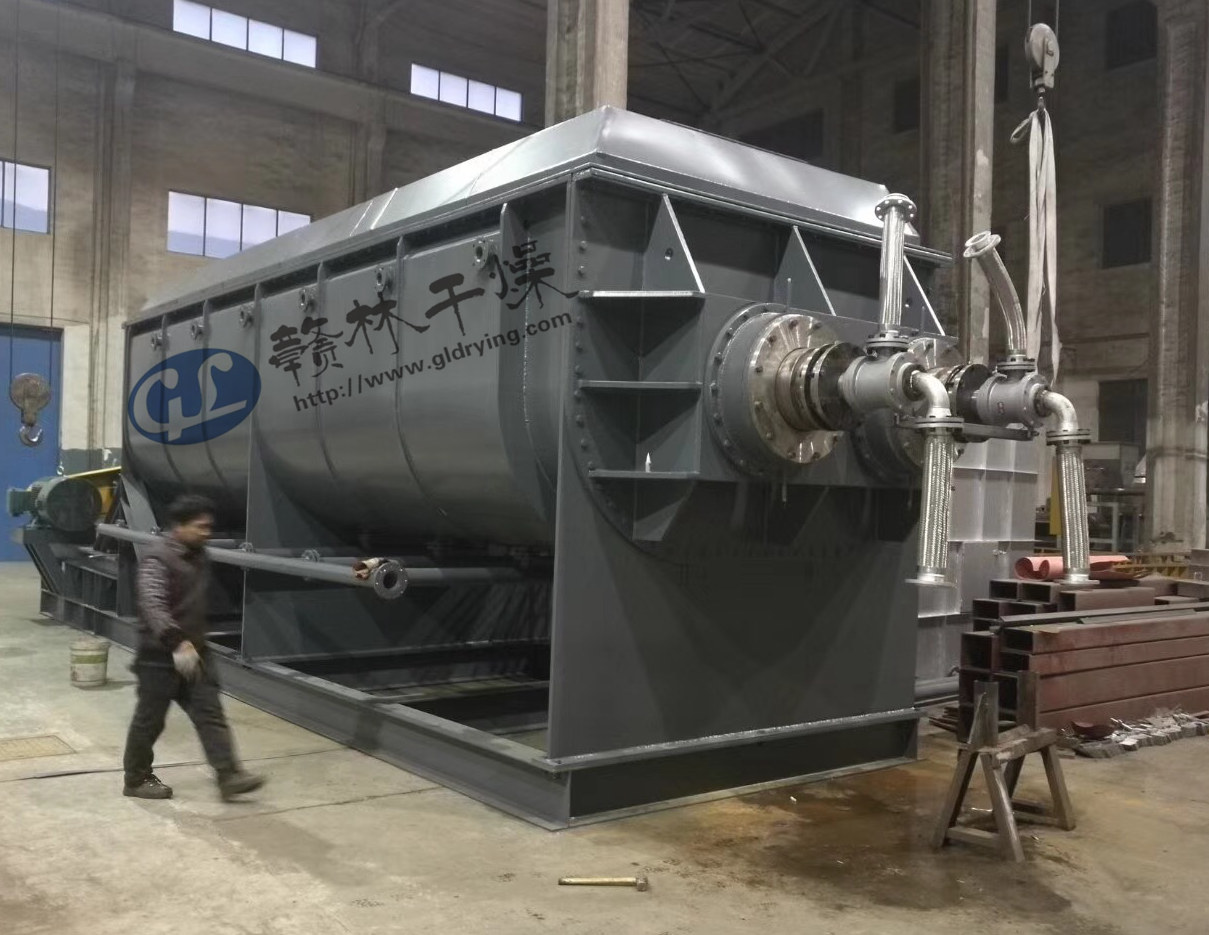

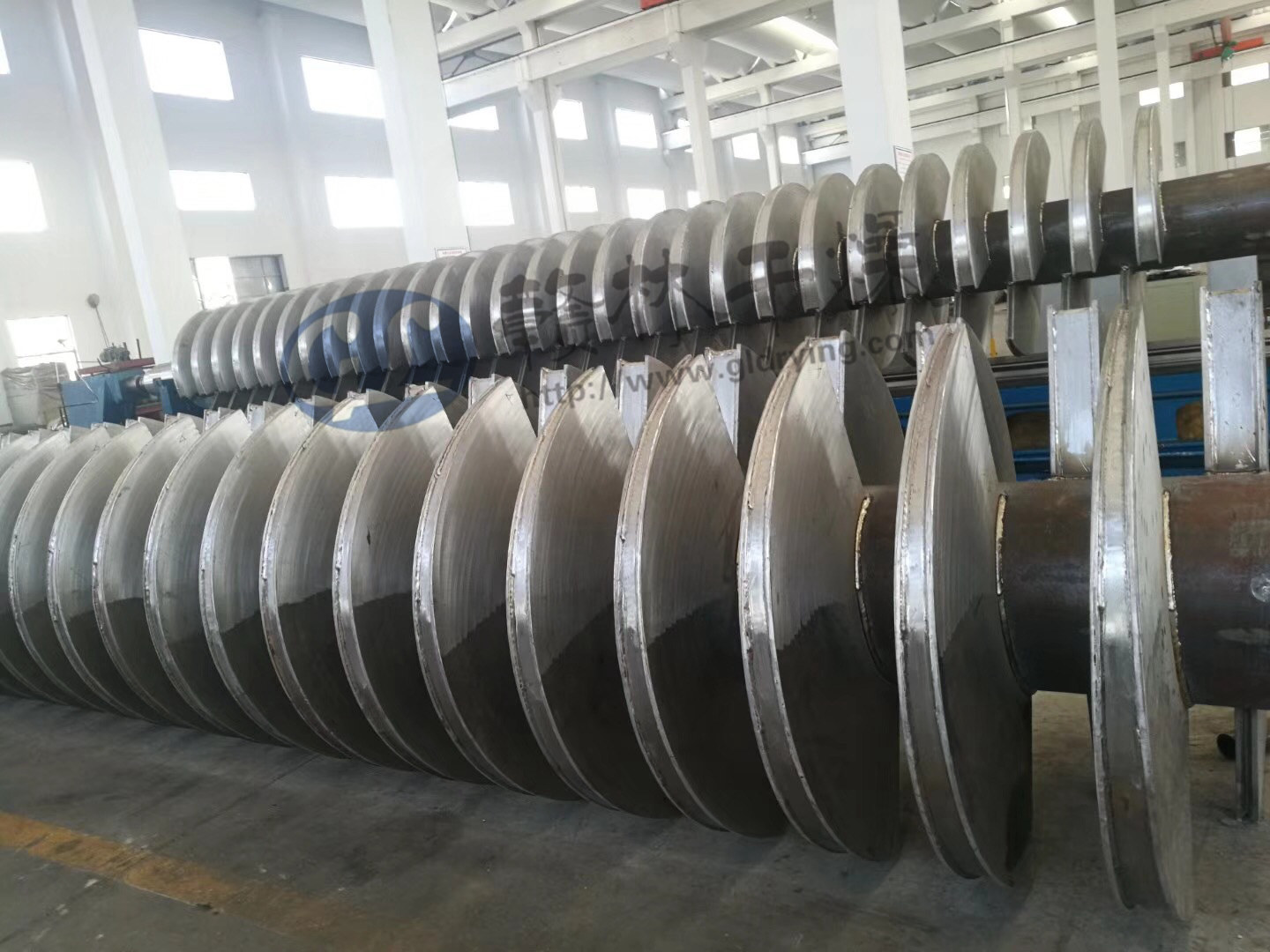

设备图片:

2018_05_12_20_06_IMG_7456_副本

2018_05_24_09_30_IMG_7999_副本


应用范围
    广泛应用于活性污泥、下水污泥、石化污泥、造纸污泥、印染污泥、制革污泥、电镀污泥、城市污水厂污泥、油田污泥、化工厂有机污泥、电瓷污泥、河道水塘沉积淤泥、建筑打桩污泥、炼钢污泥、工业金属酸洗污泥、洗煤厂精煤污泥、水洗高岭土污泥、陶瓷、大理石抛光污泥、电子厂线路板污泥、食品厂活性污泥、矿山选矿尾泥、造纸尾桨/尾渣、皮革/皮草污泥、中草药提取尾渣、生物发酵菌等各种污泥及各种酒糟等高湿物料干燥。

技术参数:

型 号

JYG-9

JYG-13

JYG-18

JYG-25

JYG-32

JYG-41

JYG-52

JYG-68

JYG-81

JYG-95

JYG-110

传热面积m2

9

13

18

25

32

41

52

68

81

95

110

有效容积m3

0.32

0.59

1.09

1.53

1.85

2.8

3.96

5.21

6.43

8.07

9.46

转速范围r.p.m

5-15

5-15

5-15

5-13

5-13

5-13

5-13

5-13

5-10

5-10

5-9

功 率kw

4.0

5.5

7.5

11

15

18.5

22

30

45

55

75

器体宽A mm

580

720

940

1100

1160

1280

1450

1640

1840

2190

2250

总宽B mm

841

1066

1320

1450

1474

1676

1854

2134

2286

2350

2668

器体长C mm

2800

3200

3500

4100

4500

4800

5200

5800

6200

6300

6500

总长D mm

4876

5486

5918

6147

6808

7570

8306

9296

9678

9704

9880

进出料距E mm

2540

2780

3020

3650

4110

4420

4750

5350

5700

5800

5950

中心高F mm

450

530

610

760

760

880

1050

1220

1220

1400

1450

总高G mm

950

1100

1350

1600

1600

1720

1830

1960

2200

2500

2600


注:部分参数设计时视不同物料有所调整,以设计为准。
操作规程:
1、开机前检查
a.各油杯中加满润滑脂,启动电机空转,听噪音是否正常,若不正常,应检查出异常噪音的来源,并加以排除。
b.开启热源:如热源为导热油炉,依次开启油泵、电加热管(检查筒体、管道连接处、进出口处是否泄露或堵塞,压力是否正常,温度计是否灵敏,若有异常情况立即停止加热:如热源为导热油炉,立即停止加热,再停止油泵),然后排除故障。
c.检查电控柜各仪表、按钮、指示灯是否正常,检查接地线路是否良好,有无漏电、短路现象存在。
2、闭合电源开关,启动电机,干燥机开始旋转工作。
3、物料干燥完成后,先关闭热源,待物料冷却后,电机正转出料。
4、整机运行及整机未完全停止运行时,严禁将手或其他物品伸入干燥机内。
